Ein Dimmer für Deckenlampen ist jetzt nichts, was man bei einer Modellbahnsteuerung erwarten würde. Aber um die Raumbeleuchtung direkt integrieren zu können (für Tag/Nacht Simulation), war das die einfachste Lösung.

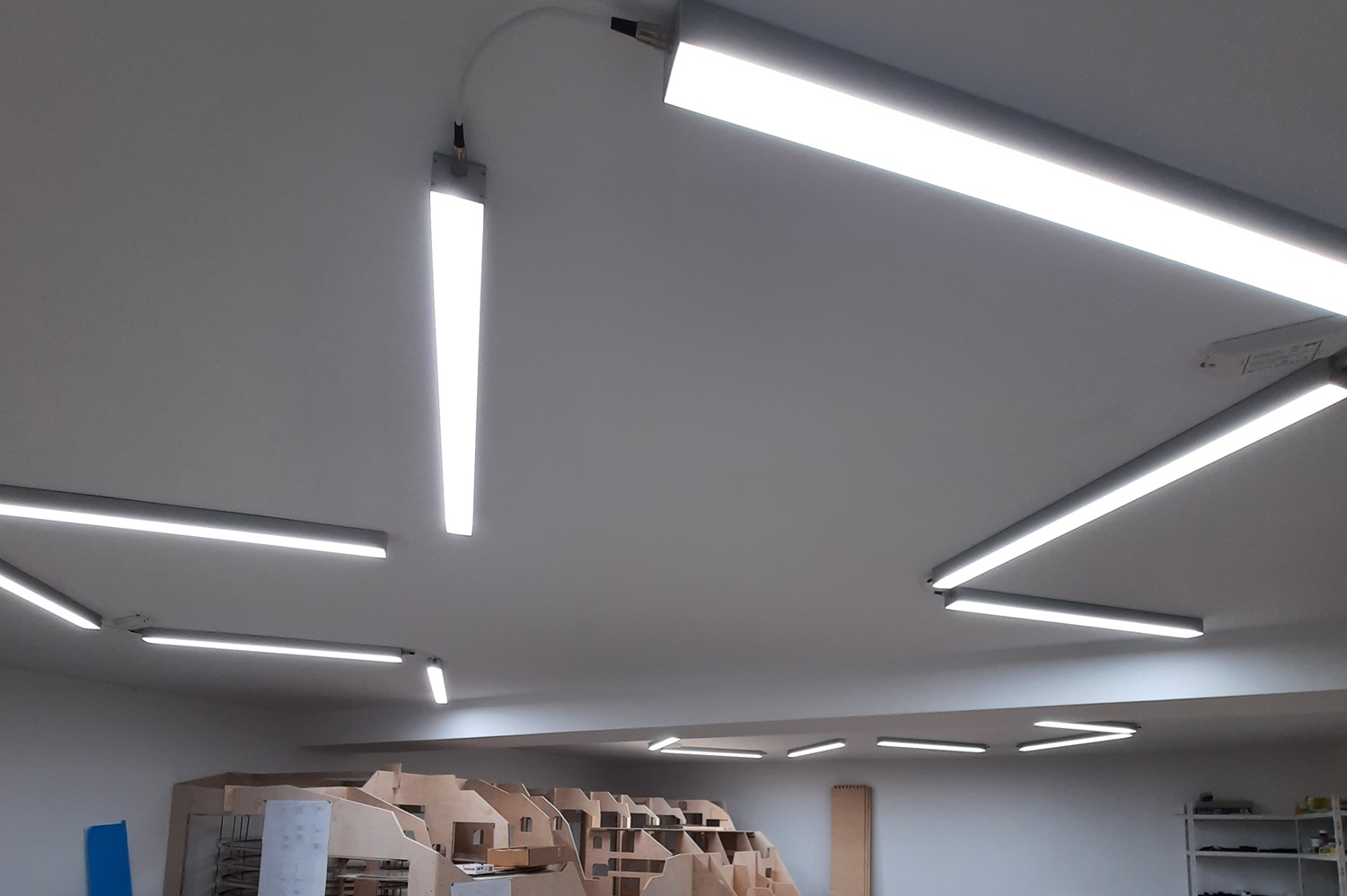

Ich habe insgesamt 16 Deckenlampen installiert, bestehen aus je einem Aluprofil, einem eingeschobenen Kühlprofil
mit je einem weißen und einem RGB LED-Streifen, und einer matten Frontplatte.
Je 4 dieser Lampen sind durch kurze Kabel mit Rundsteckern verbunden, sie werden von einem gemeinsamen Netzteil
24V/150W versorgt und durch einen FDEC vom Typ DIMMER angesteuert.
Der FDEC DIMMER enthält 4 Power PWM Ausgänge, die jeweils 4 LED-Streifen versorgen können. Die PWM wird nicht
geregelt, sondern nur fix eingestellt. Das funktioniert, weil die Last ja konstant ist.

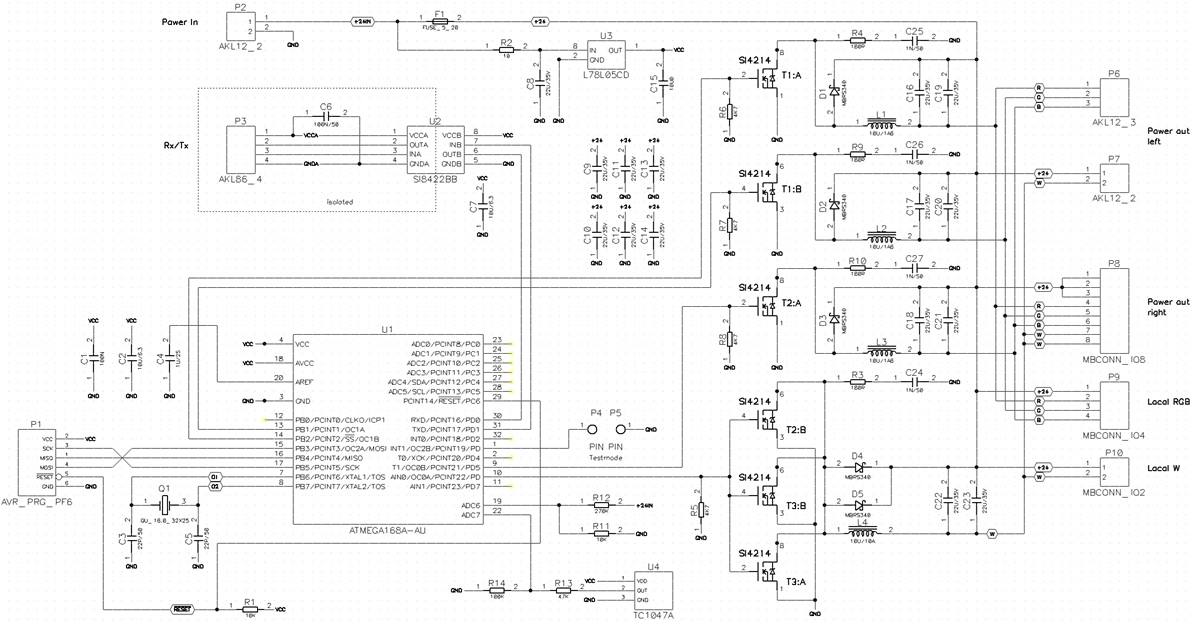

Hier der Schaltplan:
Der Ausgang für "Weiß" braucht gleich 3 FETs, da fließt mit Abstand der meiste Strom. Es gibt für jeden LED-Streifen gleich 3 Ausgänge: einen für die Streifen in der gleichen Lampe wie der FDEC, einen für die Lampe 'links' und einen für die beiden Lampen 'rechts'.

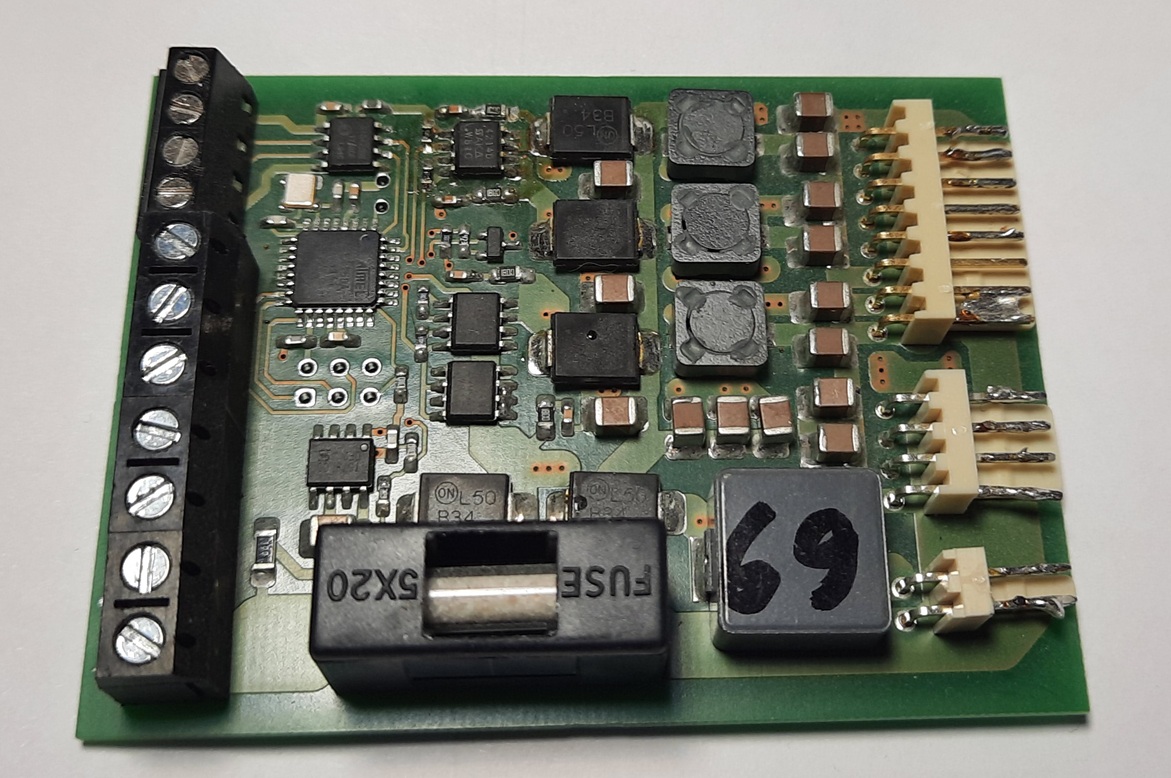

Und hier das PCB:
(Dieses Board hat schon einiges hinter sich. Einer der LED-Streifen bekam nach einiger Zeit einen Kurzschluss.)
