Ich verwende im nicht sichtbaren Bereich meiner Anlage C-Gleise, und da ist es mir egal, wie die Antriebe aussehen.
Aber im sichtbaren Bereich gibt es nur K-Gleise, und da möchte ich einen betriebssicheren Unterflurantrieb, der 'oben' auch noch gut aussieht. Ich hatte mal die Original-Antriebe von Märklin probiert, aber wieder ausgebaut (zuviel Kraftverlust durch die merkwürdige Umlenkung, harte Umschaltung wegen Magnetantrieb, empfindlich gegen Schmutz). Also wieder mal was Eigenes.

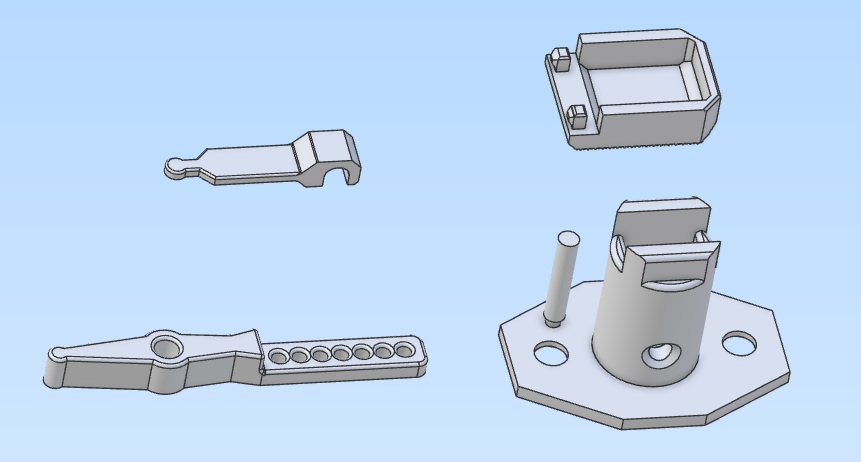

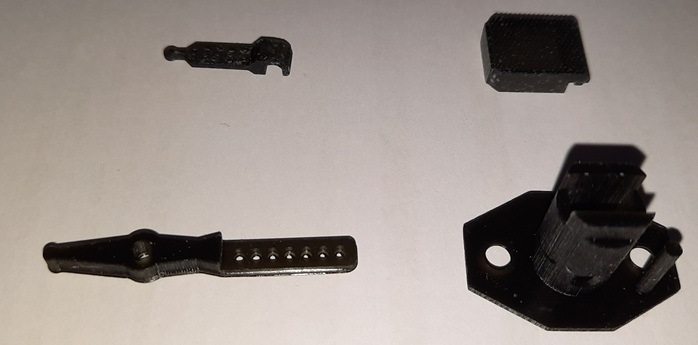

Aus diesen 4 (eigentlich 5, bei dem Teil rechts unten muss man die kleine Achse abtrennen) entsteht mein K-Unterflur-Antrieb.
Montage:
- kleine Achse von Flansch (rechts unten) abtrennen,
versäubern
- Hebel links unten durch Flansch führen, mit Achse fixieren
(vorsichtig verkleben)
- Bohrschablone (nicht abgebildet, sieht aus wie
der Deckel rechts oben mit einem Loch als Markierung) in K-Weiche
einklipsen
- mit 3mm vorbohren
- Bohrschablone entfernen
- auf
10mm aufbohren

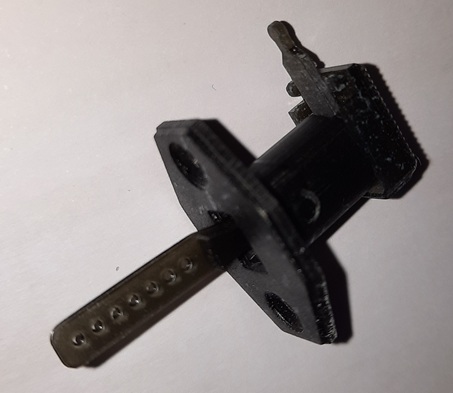

- Flansch mit Hebel von unten in das Trassenbrett
einsetzen und verschrauben (das Design ist für 10mm Trassendicke
ausgelegt)
- Hebel links oben in die Aufnahme der K-Weiche einrasten,
die beiden Hebel müssen jetzt ineinandergreifen
- Deckel aufklipsen.
Damit ist der Antrieb auch gegen Schmutz gesichert.
- Servo unten
montieren und mit Stelldraht verbinden.

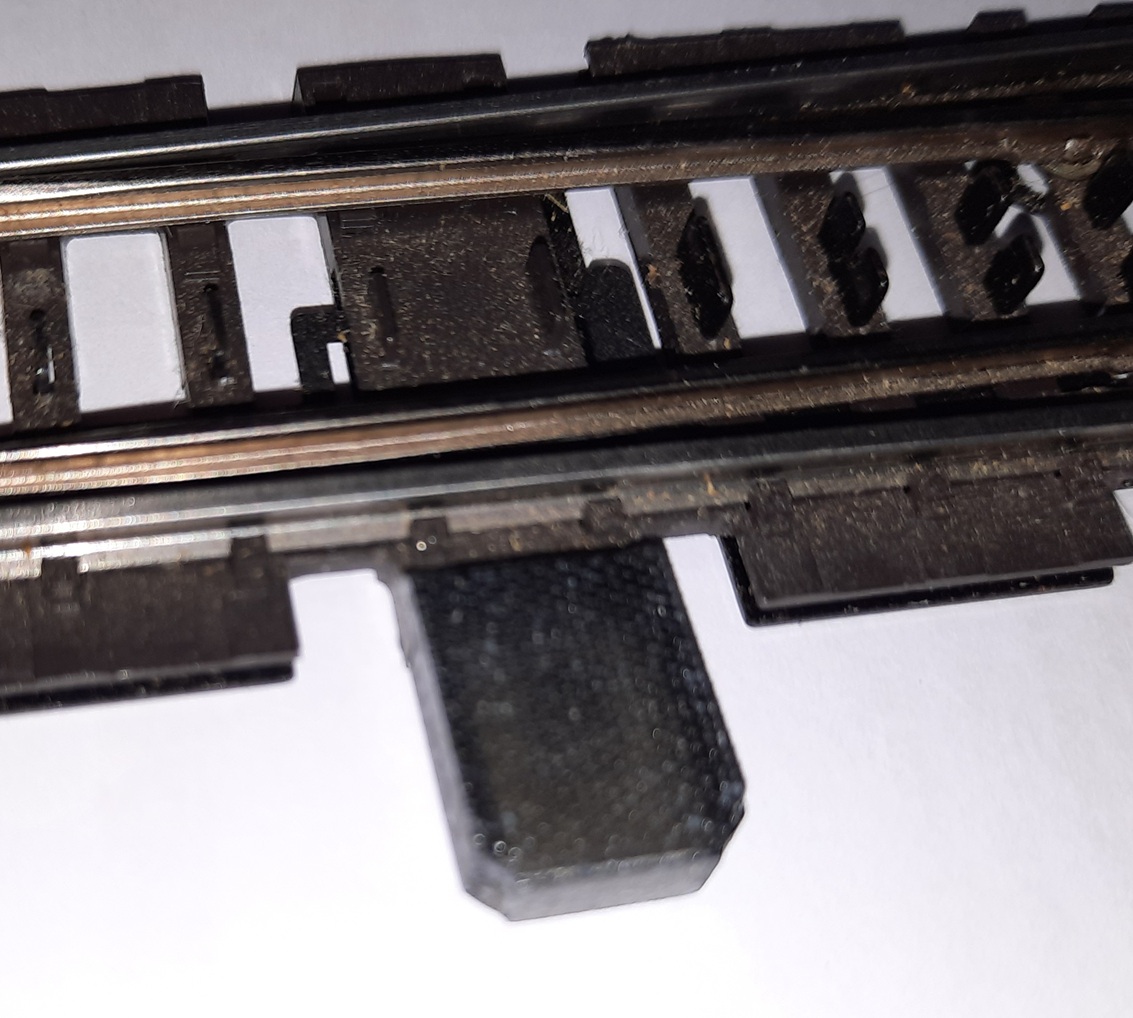

Ergebnis:
Ich glaube, unauffälliger geht's nicht.
